Tutorial: installare un BNC Elan a compressione in un minuto

Datacom Tecnologie mette a disposizione questo tutorial del proprio fornitore Elan Cavi e Batterie per aiutare gli installatori a capire come installare, in un minuto circa, un connettore BNC su un cavo.

Per prima cosa ricorda di rifilare il cavo da intestare, tenendo da parte lo spezzone. A seguire spella la guaina di circa un centimetro e a seguire il centrale a uno-due millimetri dalla treccia. Per una connessione sicura al 100%, rimuovi il pin centrale con lo spezzone di cavo.

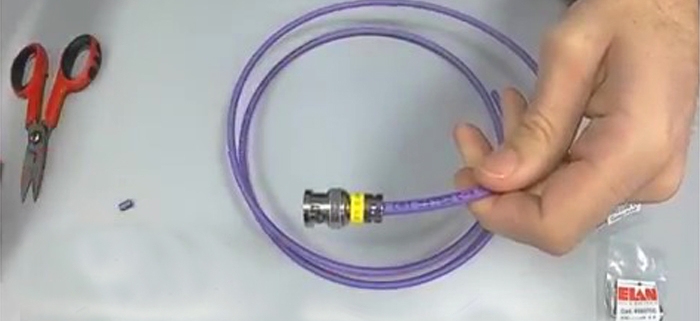

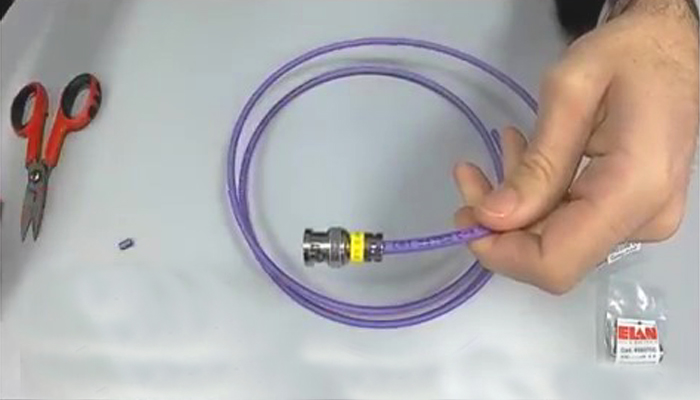

A questo punto inserisci il pin centrale direttamente sul cavo, che a questo punto resta fermo e non rischia di cadere. Infine si inserisce il cavo intestato nel corpo del connettore e con la pinza a compressione di Elan si termina la connessione. A quel punto il cavo è completamente connettorizzato e funzionante.

Se hai bisogno di aiuto, contattaci a info@datacomtecnologie.it.
